Video-ovipuhelin on ratkaisu niille, jotka etsivät kulunvalvontaa ilman monimutkaisia verkkoratkaisuja. Perinteiseen 4-johdintekniikkaan perustuva ovipuhelinjärjestelmä sopii omakotitaloihin, paritaloihin, toimistoihin ja liikerakennuksiin. Sen avulla voit nähdä vierailijat, keskustella heidän kanssaan ja avata ovet tai ajoportit sisätiloista käsin.
Sisäyksikkö on varustettu 7 tuuman IPS-näytöllä, joka tarjoaa laajat katselukulmat ja värientoiston 1024 × 600 px resoluutiolla. Järjestelmää ohjataan kosketuspainikkeilla. Live-kuvan aikana voit säätää kuvan kirkkautta, kontrastia ja värikylläisyyttä sekä puhelun äänenvoimakkuutta. Monitorissa on myös "Älä häiritse" -tila.
Ulkoyksikössä on 1/2,7” CMOS-kennon, joka välittää 1080P Full HD -videokuvaa. 148 asteen katselukulma kattaa suuren osan portin tai oven edustasta ja vähentää katvealueita. Infrapunavalaistus (IR) kytkeytyy automaattisesti päälle hämärän tullessa, mikä mahdollistaa kuvan saamisen vierailijoista myös pimeässä.
Monitorissa on 128 MB sisäinen muisti, joka toimii automaattisena lokina ja kuvatallentimena. Aina kun vierailija painaa ovikellon painiketta, järjestelmä ottaa kamerasta valokuvan ja tallentaa sen muistiin aikaleiman kanssa. Tallentuvien kuvien määrä riippuu valitusta kuvasignaalista, sillä kamera tukee AHD 1080P-, AHD 720P- ja CVBS-standardeja.
Ulkoasemassa on sisäänrakennettu RFID-etälukija avaimetonta kulkua varten. Kun näytät järjestelmään ohjelmoitua elektronista avaimenperää tai korttia lukualueelle, ovi tai portti avautuu. Järjestelmän muistiin voidaan tallentaa jopa 200 RFID-tunnistetta. Monitorissa on omat erilliset ohjauslähdöt sähköiselle lukolle ja porttikoneistolle, ja lukon avautumisaika on säädettävissä 1–10 sekunnin välillä. Järjestelmä tukee kahden erillisen ulkoaseman kytkemistä samaan aikaan.
Tuotteen edut
- 4-johdinkaapelointi takaa vakaan kuvan ja äänen ilman langattomien verkkojen aiheuttamia katkoja.
- 7 tuuman IPS-näyttö tarjoaa selkeän kuvan ja hyvän näkyvyyden myös sivusta katsottuna.
- Laaja 148 asteen katselukulma vähentää ovitukseen jääviä katvealueita.
- 128 MB sisäinen muisti ottaa automaattisesti kuvan jokaisesta ovikelloa painaneesta vieraasta.
- Sisäänrakennettu RFID-lukija mahdollistaa avaimettoman kulun omalla etätunnisteella.
- Erilliset ohjauslähdöt sähkölukolle ja ajoportille mahdollistavat molempien ohjaamisen samasta näytöstä.
- Säädettävä lukon avautumisaika (1–10 sekuntia) mukautuu eri tyyppisille lukitusmekanismeille.
- Kahden ulkoaseman tuki mahdollistaa kahden eri sisäänpääsyportin tai oven valvonnan samalla järjestelmällä.
Tekniset tiedot
Sisämonitori:
- Näyttö: 7 tuuman IPS-näyttö kosketuspainikkeilla
- Resoluutio: 1024 × 600 px
- Videon tukisignaalit: AHD 1080P / AHD 720P / CVBS (PAL / NTSC)
- Puheyhteys: Kaksisuuntainen half-duplex (max. 120 sekuntia per puhelu)
- Sisäinen muisti: 128 MB (automaattinen valokuvien tallennus)
- Ohjauslähdöt: Erillinen sähkölukon ja ajoportin ohjaus
- Virrankulutus: Valmiustila < 150 mA, työtila < 250 mA
- Käyttöjännite: DC 12 V (ulkoinen virtalähde mukana)
- Käyttölämpötila: -10 °C ... +50 °C
- Asennustapa: Pinta-asennus
- Järjestelmätuki: Tukee enintään 2 ulkoasemaa
Ulkoasema kameralla:
- Kamerakenno: 1/2,7” CMOS
- Resoluutio: 1080P Full HD
- Katselukulma: 148 astetta
- Yövalaistus: Automaattinen infrapuna (IR-ledit)
- Kulunvalvonta: Integroitu RFID-etälukija (muisti enintään 200 tunnisteelle)
- Varustelu: Mekaaninen soittopainike, mikrofoni, kaiutin
- Virrankulutus: < 200 mA
- Käyttölämpötila: -20 °C ... +50 °C
- Asennustapa: Pinta-asennus

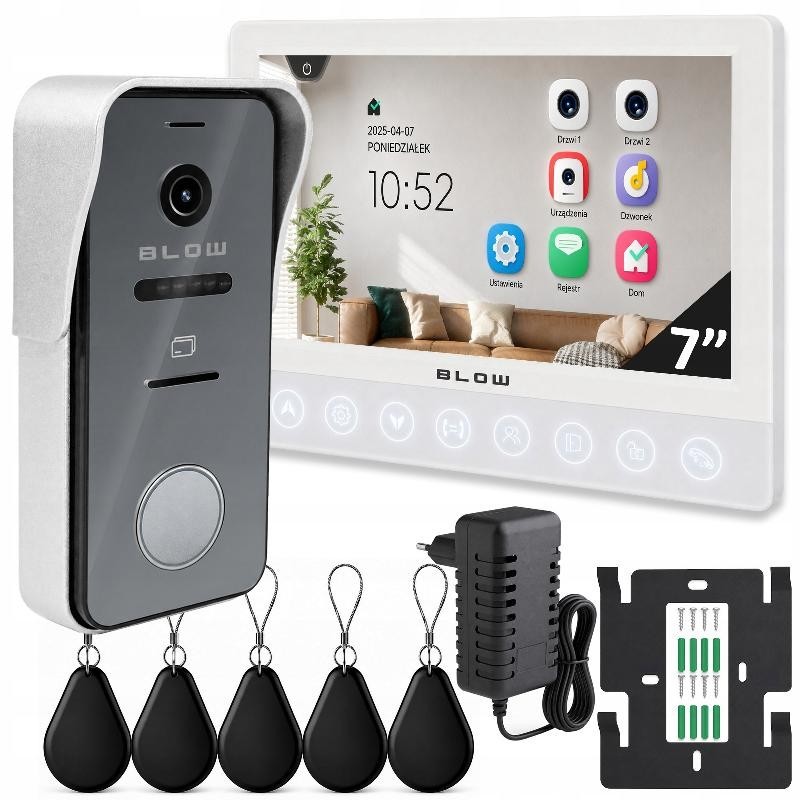

Pakkauksen sisältö
- 7" IPS-sisämonitori kosketuspainikkeilla
- Ulkoasema Full HD -kameralla ja RFID-lukijalla
- Elektroniset RFID-avaimenperät (5 kpl)
- Asennuslevyt ja seinätelineet laitteille
- Virtalähde 150 cm liitäntäjohdolla
- Kiinnitysruuvit ja seinätulpat
- Käyttö- ja asennusohjeet
| Usein kysytyt kysymykset (UKK) & Käyttöohjeet |
|
Miten 4-johdinjärjestelmä asennetaan ja minkälaista kaapelia asennuksessa tulisi käyttää?
Järjestelmä vaatii neljä johdinta sisämonitorin ja ulkoyksikön välille tiedonsiirtoa, videokuvaa ja virransyöttöä varten. Suositeltava kaapeli riippuu etäisyydestä. Lyhyille matkoille (alle 30 metriä) soveltuu usein tavallinen merkinantokaapeli tai suojattu joustava kaapeli, mutta pidemmillä matkoilla on käytettävä paksumpaa kuparikaapelia signaalin vaimenemisen estämiseksi.
Kuinka monta valokuvaa laitteen 128 MB sisäiseen muistiin mahtuu ja mitä vanhoille kuville tapahtuu?
Muistiin mahtuvien kuvien määrä riippuu valitusta kameran kuvasignaalista. Full HD (AHD 1080P) -tilassa muistiin mahtuu noin 300 kuvaa, AHD 720P -tilassa noin 600 kuvaa ja perinteisessä CVBS-tilassa noin 1800 kuvaa. Kun muisti täyttyy, järjestelmä alkaa automaattisesti korvata vanhimpia kuvia uusilla, joten loki pysyy aina ajan tasalla.
Miten RFID-etätunnisteet ohjelmoidaan ulkoyksikön lukijaan ja voiko niitä poistaa?
RFID-avaimenperien ja -korttien hallinta tapahtuu sisämonitorin valikon kautta. Ohjelmointitilassa uusi etätunniste näytetään ulkoyksikön RFID-lukualueelle, jolloin laite piippaa ja tallentaa tunnisteen muistiin. Järjestelmä tukee enintään 200 tunnistetta, ja kadonneet tai tarpeettomat avaimenperät voidaan poistaa muistista yksitellen järjestelmän valikosta.
Miten half-duplex-puheyhteys toimii käytännössä keskustelun aikana?
Half-duplex-yhteys tarkoittaa, että puhe kulkee yhteen suuntaan kerrallaan, samalla tavalla kuin radiopuhelimessa. Kun oven takana oleva vieras puhuu, hänen äänensä kuuluu sisällä. Kun sisäyksikön painiketta käytetään puhumiseen, ulkoyksikön suuntaan siirtyy ääni. Keskustelu vaatii pienen hetken taukoa puheenvuorojen välillä, jotta molemmat osapuolet kuulevat toisensa selkeästi.
Voiko järjestelmään liittää kaksi ulkoasemaa ja miten niiden välillä vaihdetaan?
Kyllä voi. Järjestelmä tukee kahta erillistä ulkoyksikköä, mikäli kiinteistössä on esimerkiksi kaksi eri sisäänkäyntiporttia tai ovea. Kun haluat tarkistaa pihan tilanteen ilman, että kukaan on painanut ovikelloa, voit painaa monitorin seurantapainiketta. Painikkeen painalluksella voit selata ja vaihtaa näkymää sisäänkäynnin 1 ja sisäänkäynnin 2 kameroiden välillä.
|
