Video-ovipuhelin on kulunvalvontajärjestelmä, joka on suunniteltu tuomaan turvallisuutta ja arjen mukavuutta pientaloihin, paritaloihin, toimistoihin ja pienyrityksiin. Järjestelmän avulla näet, kuka oven takana seisoo, voit keskustella vieraan kanssa ja avata lukituksen joko sisänäytöstä tai mobiilisovelluksella. Järjestelmän asennus perustuu kaksijohdintekniikkaan.
Sisämonitorissa on 10,1 tuuman kosketusnäyttö, jonka 1024 × 600 px resoluutio takaa selkeän esikatselun. Valikon kautta ohjataan kameranäkymiä, tapahtumahistoriaa, soittoääniä, tallenteita sekä lukituksen avauksia. Käyttöliittymän graafista ilmettä voi muokata: valittavana on muun muassa standardityyli, Android-tyyli tai Windows 10 -ruudukkoilme.
Ulkoasema on varustettu 1/2,7″ CMOS-kennolla, joka välittää 1080p (2 MP) Full HD -videokuvaa. 148 asteen katselukulma vähentää katvealueita oven tai portin pielessä. Infrapunaledit (IR) kytkeytyvät päälle hämärän tullessa, mikä mahdollistaa vierailijoiden tunnistamisen myös pimeässä.
Kun sisänäyttö kytketään kodin Wi-Fi-verkkoon, ovipuhelin toimii yhdessä Tuya Smart- ja Smart Life -mobiilisovellusten kanssa. Kun ovikelloa painetaan, puhelimeen tulee hälytys. Sovelluksen kautta voi avata videoyhteyden, puhua vieraan kanssa, ottaa valokuvia, käynnistää videotallennuksen sekä avata sähkölukon tai moottoroidun ajoportin. Järjestelmään voidaan liittää samanaikaisesti jopa 10 puhelinta.
Oven tai portin lukituksen voi vapauttaa neljällä tavalla: ulkoyksikön taustavalaistulla numeronäppäimistöllä (hyväksyy 4-numeroiset koodit), RFID-tunnisteella tai -kortilla, sisänäytöstä tai etänä sovelluksesta. Järjestelmä on yhteensopiva sähkövastarautojen, magneettilukkojen sekä muiden NO/NC-ohjausta käyttävien porttikoneistojen kanssa. Koodit ja RFID-tunnisteet hallinnoidaan suoraan valikosta.
Kaksisuuntainen Full Duplex -ääniviestintä mahdollistaa samanaikaisen puhumisen ja kuuntelun ilman painikkeiden vuorottaista painamista. Yhden puhelun kesto on rajoitettu 120 sekuntiin, ja puhe- sekä soittoäänen voimakkuus on säädettävissä. Videonovipuhelimessa on myös liiketunnistus ja ihmisen läsnäolon tunnistus, jotka voivat aktivoida näytön ja lähettää push-ilmoituksen puhelimeen, vaikka ovikelloa ei painettaisi.
Sisäyksikössä on integroitu microSD/TF-muistikorttipaikka, joka tukee jopa 1 teratavun (1 TB) muistikortteja (kortti ostettava erikseen). Kortille tallentuu valokuvia tai videoleikkeitä ovikellon painalluksista tai liiketunnistuksesta. Yhteys sisämonitorin ja ulkoyksikön välillä kulkee kahta BUS-johdinta pitkin. Kokonaisuutta voi laajentaa liittämällä siihen enintään 6 sisänäyttöä ja 4 ulkoasemaa tai valvontakameraa. Monitorien välillä toimii myös sisäpuhelintoiminto (intercom).
Tuotteen edut
- Kaksijohdintekniikka (BUS) suoraviivaistaa asennuksen ja mahdollistaa usein olemassa olevien kaapeleiden käytön.
- Suuri 10,1 tuuman kosketusnäyttö tarjoaa selkeän kuvan ja muokattavan graafisen käyttöliittymän.
- Laaja 148 asteen katselukulma kattaa ovenympäristön ilman suuria katvealueita.
- Full Duplex -ääniviestinnän ansiosta puhuminen ja kuuntelu onnistuvat samanaikaisesti kuten puhelussa.
- Tuya Smart- ja Smart Life -yhteensopivuus mahdollistaa puhelinohjauksen ja push-ilmoitukset etänä.
- Neljä eri kulkutapaa (koodi, RFID, sisänäyttö, sovellus) joustavaan lukituksen hallintaan.
- Liiketunnistus ja ihmisen läsnäolon tunnistus tallentavat tapahtumat, vaikka vieras ei painaisi kelloa.
- Laajennettavissa oleva järjestelmä tukee tarvittaessa useampaa sisänäyttöä ja ulkoasemaa samassa verkossa.
Tekniset tiedot
Sisämonitori:
- Näyttö: 10,1 tuuman kapasitiivinen kosketusnäyttö
- Resoluutio: 1024 × 600 px
- Puheyhteys: Kaksisuuntainen Full Duplex (max. 120 sekuntia per puhelu)
- Verkkoliitäntä: Wi-Fi (yhteensopiva Tuya Smart & Smart Life -sovellusten kanssa)
- Muistikorttipaikka: microSD / TF (max. 1 TB tuki, kortti ei sisälly pakkaukseen)
- Virrankulutus: Valmiustila ≤150 mA, työtila ≤250 mA
- Käyttöjännite: DC 24 V
- Käyttölämpötila: -10 °C ... +50 °C
- Asennustapa: Pinta-asennus
Ulkoasema kameralla:
- Kamerakenno: 1/2,7″ CMOS
- Resoluutio: 1080p Full HD (2 Megapikseliä)
- Katselukulma: 148 astetta
- Yövalaistus: Automaattinen infrapuna (IR-ledit AGC-ohjauksella)
- Kulunvalvonta: Integroitu numeronäppäimistö koodille ja RFID-etälukija tunnisteille
- Rakenne: Mekaaninen soittopainike, mikrofoni ja kaiutin
- Virrankulutus: < 200 mA
- Käyttöjännite: DC 24 V (saa virran väylästä)
- Käyttölämpötila: -20 °C ... +50 °C
- Ulkoaseman mitat: 139,4 mm × 68,6 mm × 37,5 mm
- Asennustapa: Pinta-asennus
Järjestelmän yleisominaisuudet ja kaapelisuositukset:
- Kaapelointityyppi: Digitaalinen 2-johdinjärjestelmä (BUS)
- Lukko-ohjaus: Sähkövastarauta / magneettilukko (yhteensopiva NO/NC-piirien kanssa)
- Mobiilituki: Enintään 10 älypuhelinta liitettävissä samaan aikaan
- Laajennettavuus: Enintään 6 sisämonitoria ja enintään 4 ulkoasemaa/kanavaa
- Toiminnot: Liiketunnistus, ihmisen tunnistus, push-ilmoitukset, automaattinen kuvaus/tallennus, intercom
- Kaapelisuositus alle 50 metrin etäisyydelle: Puhdas kuparikaapeli 2 × 0,75 mm²
- Kaapelisuositus 50–150 metrin etäisyydelle: Puhdas kuparikaapeli 2 × 1,5 mm²

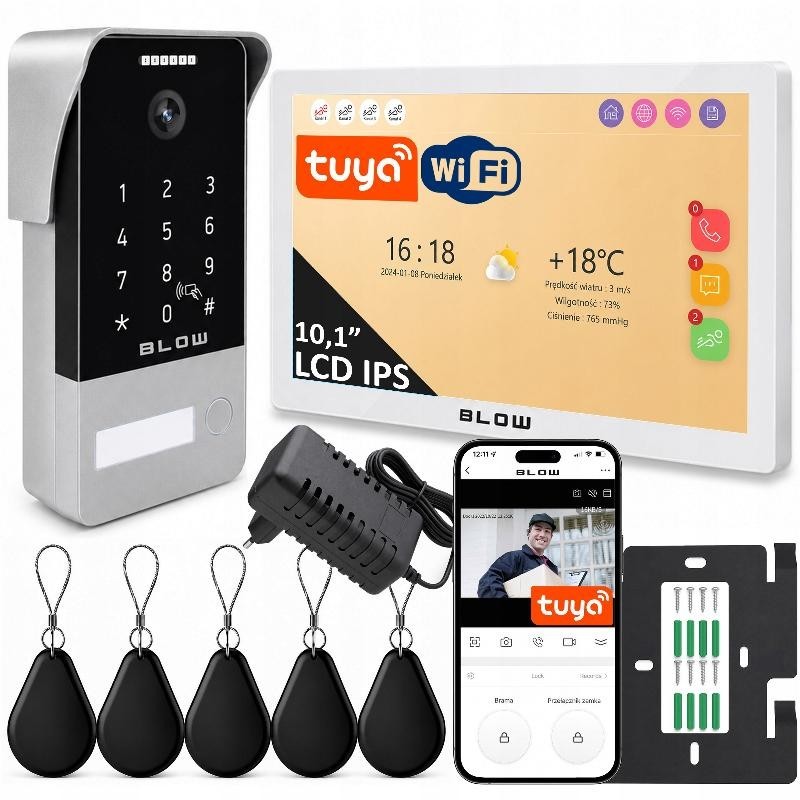

Pakkauksen sisältö
- Sisämonitori (10,1")
- Ulkoasema kameralla ja näppäimistöllä
- Asennustarvikkeet pinta-asennukseen
- Käyttö- ja kytkentäohje
| Usein kysytyt kysymykset (UKK) & Käyttöohjeet |
|
Mitä tarkoitetaan 2-johdinasennuksella ja voiko sille käyttää vanhoja ovikellon johtoja?
2-johdinasennus (BUS) tarkoittaa, että kaikki tieto, videokuva, puhe ja virta kulkevat vain kahta johdinta pitkin ulkoyksikön ja sisänäytön välillä. Kiinteistön vanhoja kaapeleita voi usein hyödyntää, jos ne ovat ehjiä ja vastaavat valmistajan paksuussuosituksia (esimerkiksi kuparikaapeli). Kaapelin laatu ja pituus vaikuttavat kuvan ja signaalin vakauteen.
Miten ovipuhelimen PIN-koodit ja RFID-tunnisteet ohjelmoidaan järjestelmään?
Kulkukoodit ja RFID-avaimenperät tai -kortit ohjelmoidaan suoraan sisänäytön hallintavalikon kautta. Valikosta valitaan kulunvalvontaosio, jossa uusi käyttäjäkoodi (järjestelmä hyväksyy 4-numeroiset koodit) syötetään näytölle tai RFID-tunniste näytetään ulkoyksikön lukijalle tallennuksen aikana. Tunnisteet ja koodit voidaan myös poistaa yksitellen.
Miten liiketunnistus toimii ja tallentaako laite videota aina, kun joku ohittaa talon?
Järjestelmässä on sisäänrakennettu liiketunnistus sekä ihmisen muodon tunnistus. Kun kamera havaitsee liikettä valitulla herkyystasolla, monitori voi ottaa kuvan tai tallentaa videoleikkeen, mikäli sisäyksikköön on asennettu microSD-muistikortti. Toiminto lähettää myös push-ilmoituksen puhelimeen, joten tiedät liikkeistä silloinkin, kun ovikelloa ei paineta.
Voiko lukon avata mobiilisovelluksella, jos ei itse ole kotona Wi-Fi-verkon alueella?
Kyllä voi. Kun sisänäyttö on yhdistetty kodin langattomaan Wi-Fi-verkkoon ja liitetty Tuya Smart- tai Smart Life -sovellukseen, järjestelmä toimii pilvipalvelun kautta. Tämä tarkoittaa, että voit vastaanottaa puheluita, katsoa videokuvaa ja avata kytketyn sähkölukon tai portin älypuhelimellasi mistä tahansa, kunhan puhelimessasi on toimiva mobiilidatayhteys.
Tarvitseeko ulkoaseman sähkölukko erillisen virtalähteen toimiakseen?
Kytkentätapa riippuu käytettävästä lukosta ja porttiautomatiikasta. Järjestelmä tarjoaa NO/NC-releohjauksen lukituksen avaamiseen. Pienet sähkövastaraudat voivat joissakin asennuksissa saada virran suoraan järjestelmän kautta, mutta useimmat magneettilukot ja moottoroidut porttikoneistot vaativat oman erillisen virtalähteensä, jota ovipuhelimen ulkoyksikön rele ohjaa.
|
