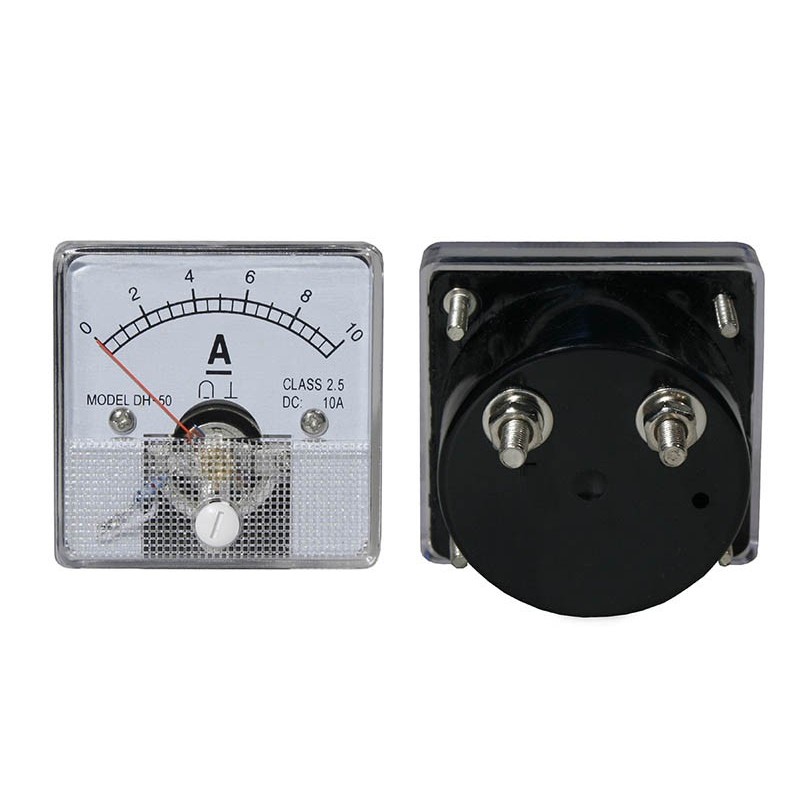

Analoginen ampeerimittari 10A | DC-mittari shuntilla
  • Analoginen ampeerimittari 10A | DC-mittari shuntilla
  • Analoginen ampeerimittari 10A | DC-mittari shuntilla

Ampeerimittari 10A

9658#

Luotettava analoginen tasavirtamittari (DC) tarkkaan virtapiirien valvontaan.

Tämä ampeerimittari on varustettu integroidulla sisäisellä vastuksella (shuntti), mikä mahdollistaa suorat 10 ampeerin mittaukset vaivatta ilman ulkoisia komponentteja.

Se on erinomainen valinta niin testilaitteisiin, akkulatureihin kuin muihin sähköjärjestelmiin, joissa tarvitaan jatkuvaa ja selkeää virranseurantaa.

Klassinen mustavalkoinen asteikko ja kompakti neliömuotoilu tekevät mittarista helppolukuisen ja mahdollistavat siistin asennuksen erilaisiin kojetauluihin tai paneeleihin.

7,90 €
sis. alv
Löytyy hyllystä – heti matkaan!
Määrä
Varastossa
1 tuote varastossa

Kysy tuotteesta WhatsAppissa
Kuvaus

Tekninen tarkkuus ja mekaaninen kestävyys

Tämä analoginen ampeerimittari on suunniteltu tarjoamaan reaaliaikaista visuaalista palautetta DC-järjestelmien virrankulutuksesta. Mittari kuuluu tarkkuusluokkaan 2,5 (Class 2,5), mikä takaa luotettavan mittaustuloksen useimpiin teollisiin ja harrastepohjaisiin sovelluksiin. Kirkas ja kestävä etupaneeli suojaa osoitinta ja asteikkoa pölyltä varmistaen samalla selkeän, heijastamattoman luettavuuden.

Asennus ja integraatio

Mittari on koteloitu kestävään, neliönmuotoiseen ABS-runkoon, joka on optimoitu siistiin paneeliasennukseen. Pakkaus sisältää tarvittavat kiinnitystarvikkeet, mikä tekee asennuksesta suoraviivaista. Integroitu shunttivastus poistaa tarpeen monimutkaisille lisäjohdotuksille, tehden mittarista kompaktin ratkaisun esimerkiksi virtalähteiden, akkulaturien tai sähkökeskusten monitorointiin.

Tuotteen edut Tekniset tiedot
  • Reaaliaikainen seuranta: analoginen osoitin reagoi nopeasti virtamuutoksiin.
  • Helppo asennus: sisäänrakennettu shuntti säästää tilaa ja vähentää johdotusta.
  • Selkeä paneelimalli: neliömäinen muoto on standardi ja helppo upottaa eri pintoihin.
  • Luotettava tarkkuus: Class 2,5 takaa riittävän tarkkuuden useimpiin teknisiin projekteihin.
  • Käyttövalmis paketti: sisältää mutterit ja aluslevyt asennusta varten.
  • Mittausalue: 0 – 10 A DC (tasavirta)
  • Tarkkuusluokka: Class 2.5
  • Rakenne: Neliöpaneeli, upotettava
  • Shuntti: Integroitu (sisäinen)
  • Materiaali: ABS-muovi, kirkas akryyli
  • Väri: Valkoinen asteikko, musta osoitin
  • Kiinnitys: Ruuvikiinnitys takapuolelta
Usein kysytyt kysymykset (UKK)
Mitä hyötyä analogisesta mittarista on verrattuna digitaaliseen?

Analoginen mittari ei vaadi toimiakseen erillistä käyttöjännitettä (paristoa tai muuntajaa), vaan se saa voimansa mitattavasta virrasta. Lisäksi neulan liikkeestä on helpompi havaita nopeat virtapiikit tai heilahtelut kuin vilkkuvista numeroista.

Tarvitseeko tämä mittari ulkoisen shuntin?

Ei tarvitse. Tässä 10 ampeerin mallissa on integroitu sisäinen shunttivastus. Voit kytkeä mittarin suoraan sarjaan virtapiirin kanssa ilman lisäkomponentteja.

Miten mittari kytketään virtapiiriin?

Ampeerimittari kytketään aina sarjaan kuorman kanssa. Virtapiiri katkaistaan ja mittari asetetaan katkaisukohtaan siten, että kaikki laitteen kuluttama virta kulkee mittarin läpi.

Voiko tätä mittaria käyttää vaihtovirran (AC) mittaamiseen?

Ei voi. Tämä mittari on tarkoitettu ainoastaan tasavirralle (DC). Sitä käytetään tyypillisesti akkujärjestelmissä, aurinkopaneeliprojekteissa, latureissa ja laboratoriovirtalähteissä.

Miten nollapiste säädetään?

Mittarin etupaneelissa on pieni säätöruuvi. Jos neula ei näytä tasan nollaa, kun virtaa ei kulje, voit hienosäätää neulan asennon oikeaksi ruuvitaltalla.
Tuotetiedot
9658#
1 tuote varastossa

Lisätiedot

Tämän tuotteen postikulu
7€
Tämän tuotteen toimitusaika
Heti, varastossa Vantaalla.

Tilausviitteet

EAN13
5900804004547
Pikaopas

🛠️ Tekniset tiedot: Analogiset mittarit

📐 Mitä tarkoittaa CLASS 2.5?

Tarkkuusluokka (Class) kertoo mittarin suurimman sallitun virheen prosentteina koko asteikosta. Class 2.5 tarkoittaa, että jos mittausalue on 100V, suurin poikkeama on ±2.5V. Tämä on teollisuusstandardi paneelimittareille ja takaa riittävän tarkkuuden valvontakäyttöön.

🔌 Ampeerimittari ja Shuntti (Sivuvastus)

Ampeerimittari tarvitsee shuntin, jotta suuri virta ei polta mittarin herkkää kelaa. Shuntti toimii "ohituskaistana" virralle.

Sisäänrakennettu shuntti

Yleensä mittareissa 30A asti. Mittari kytketään suoraan virtajohdon väliin (sarjaan). Helppo ja nopea asennus.

Ulkoinen shuntti (esim. 50A/75mV)

Käytetään suurilla virroilla. Shuntti asennetaan virtajohtoon, ja mittarilta vedetään vain ohuet johdot shuntin pieniin ruuveihin.

📝 Kytkentäohjeet ja kaaviot

Volttimittari (Jännite):
[ Akku (+) ] ----> [ Mittari (+) ]
[ Akku (-) ] ----> [ Mittari (-) ]
(Kytketään rinnan kuorman kanssa)

Ampeerimittari (Virta):
[ Virtalähde (+) ] ----> [ Mittari (+) ] -> [ Mittari (-) ] ----> [ Laite/Kuorma (+) ]
(Kytketään sarjaan, eli katkaistaan virtajohto ja laitetaan mittari väliin)

💡 Vinkit asennukseen

  • Napaisuus: Jos viisari lyö "nollan alle", vaihda mittarin takana olevien johtojen paikkaa keskenään.
  • Johdotus: Käytä ampeerimittarin päävirralle riittävän paksua johtoa. Ohuet mittausjohdot käyvät vain ulkoisen shuntin ja mittarin välille.
  • Sijoittelu: Analoginen mittari on herkkä magneettikentille. Älä asenna aivan kiinni suuriin muuntajiin tai kaiuttimiin.
  • Vakaus: Jos mittari asennetaan tärisevään laitteeseen (kuten polttomoottorigeneraattoriin), varmista tukeva kiinnitys, jotta viisari ei värise liikaa.

Muista: Oikein asennettu analoginen mittari on lähes ikuinen ja toimii silloinkin, kun digitaaliset laitteet pimenevät!
