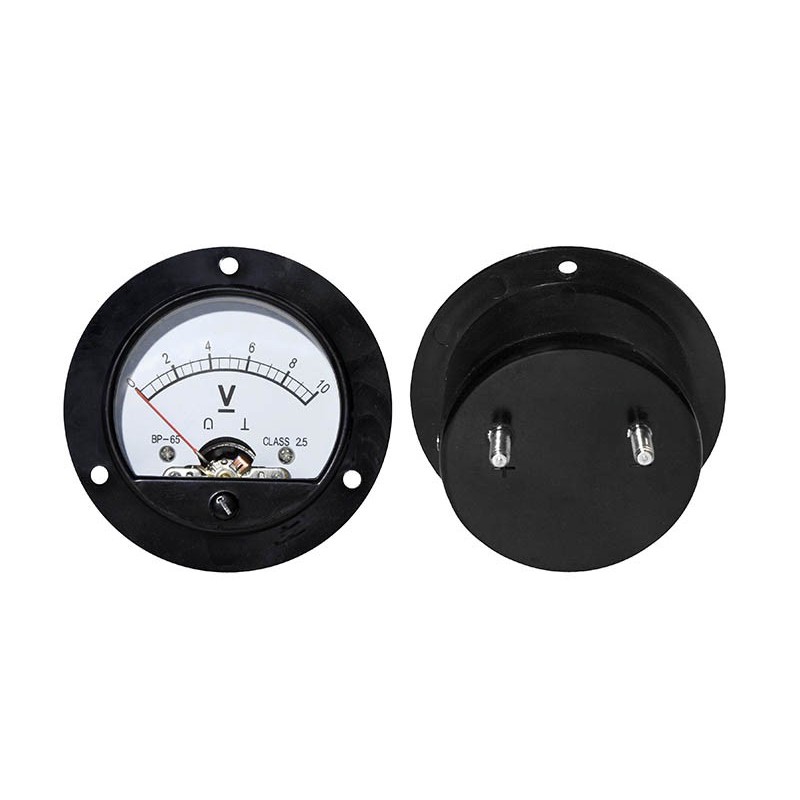

Analoginen Jännitemittari 0–10V DC | Pyöreä Volttimittari WN10
  • Analoginen Jännitemittari 0–10V DC | Pyöreä Volttimittari WN10
  • Analoginen Jännitemittari 0–10V DC | Pyöreä Volttimittari WN10

Volttimittari 10V pyöreä

51-110#

Pyöreä analoginen volttimittari tasajännitteen (DC) tarkkaan valvontaan välillä 0–10 volttia.

Klassinen viisarinäyttö tarjoaa selkeän ja välittömän lukeman jännitteen vaihteluista, mikä tekee siitä luotettavan työkalun sähköjärjestelmien monitorointiin.

Mittari soveltuu erinomaisesti sähköpaneeleihin, testilaitteisiin ja muihin teknisiin asennuksiin, joissa arvostetaan analogisen näytön selkeyttä ja toimintavarmuutta.

Pyöreä muotoilu mahdollistaa perinteisen ja tyylikkään uppoasennuksen kojetauluihin ja ohjauskeskuksiin.

9,90 €
sis. alv
Löytyy hyllystä – heti matkaan!
Määrä
Varastossa
2 tuotetta varastossa

Kysy tuotteesta WhatsAppissa
Kuvaus

Teknistä tarkkuutta ja selkeää luettavuutta

Analoginen jännitemittari WN10 on perinteinen ja luotettava sähkötekninen mittalaite, joka toimii täysin ilman ulkoista virtalähdettä. Mittari ottaa tarvitsemansa käyttövoiman suoraan mitattavasta piiristä, mikä tekee siitä huoltovapaan ja aina käyttövalmiin työkalun.

Tuotteen edut Tekniset tiedot
  • Täysin huoltovapaa: toimii ilman paristoja tai ulkoista sähkönsyöttöä.
  • Selkeä seuranta: suuri ja kontrastikas asteikko on helppo lukea kauempaakin.
  • Heti käyttövalmis: ottaa tarvitsemansa käyttövoiman suoraan mittauskohteesta.
  • Tarkka kalibroitavuus: mekaaninen nollapisteen säätö takaa luotettavat tulokset.
  • Vankka paneeliasennus: klassinen pyöreä muotoilu istuu tiiviisti laitekoteloihin.
  • Malli: WN10
  • Mittausalue: 0 – 10 V DC (tasajännite)
  • Tarkkuusluokka: Class 2.5
  • Muoto: Pyöreä paneelimalli
  • Halkaisija: 82 mm (Ø)
  • Materiaali: Kestävä muovikuori ja kirkas etupaneeli
  • Väri: Valkoinen tausta, musta kehys ja viisari
Usein kysytyt kysymykset (UKK)
Tarvitseeko WN10-mittari erillisen virtalähteen?

Ei tarvitse. Analoginen viisirimittari on teknisesti passiivinen laite, joka hyödyntää mitattavan sähköpiirin energiaa viisarin liikuttamiseen. Tämä tekee siitä erittäin luotettavan monitorointityökalun.

Miten mittari asennetaan laitepaneeliin?

Mittari on suunniteltu upotettavaksi 82 mm asennusaukkoon. Se kiinnitetään takapuolelta, mikä takaa siistin ja vakaan lopputuloksen esimerkiksi sähkökeskuksissa tai laboratoriolaitteissa.

Voiko tällä mittarilla mitata auton 12 voltin akkua?

Ei suositella, sillä mittausalue päättyy 10 volttiin. Mikäli jännite ylittää maksimiarvon, viisari voi vääntyä tai laitteen hienomekaniikka vaurioitua. Valitse 12V järjestelmiin mittari, jonka asteikko ulottuu vähintään 15 tai 30 volttiin.

Miten nollapisteen säätö toimii?

Jos viisari ei osoita tarkasti nollaa laitteen ollessa jännitteetön, voit säätää sen kohdalleen etupaneelissa olevalla ruuvilla. Tämä varmistaa, että mittaustulos pysyy tarkkana koko asteikon alueella.

Mihin kohteisiin 0–10V mittausalue soveltuu parhaiten?

Tämä alue on erinomainen matalajännitepiirien, kuten säädettävien virtalähteiden, anturiviestien tai pienten aurinkosähkökokeilujen reaaliaikaiseen valvontaan.
Tuotetiedot
51-110#
2 tuotetta varastossa

Lisätiedot

Tämän tuotteen postikulu
7€
Tämän tuotteen toimitusaika
Heti, varastossa Vantaalla.

Tilausviitteet

EAN13
5900804004837
Pikaopas

🛠️ Tekniset tiedot: Analogiset mittarit

📐 Mitä tarkoittaa CLASS 2.5?

Tarkkuusluokka (Class) kertoo mittarin suurimman sallitun virheen prosentteina koko asteikosta. Class 2.5 tarkoittaa, että jos mittausalue on 100V, suurin poikkeama on ±2.5V. Tämä on teollisuusstandardi paneelimittareille ja takaa riittävän tarkkuuden valvontakäyttöön.

🔌 Ampeerimittari ja Shuntti (Sivuvastus)

Ampeerimittari tarvitsee shuntin, jotta suuri virta ei polta mittarin herkkää kelaa. Shuntti toimii "ohituskaistana" virralle.

Sisäänrakennettu shuntti

Yleensä mittareissa 30A asti. Mittari kytketään suoraan virtajohdon väliin (sarjaan). Helppo ja nopea asennus.

Ulkoinen shuntti (esim. 50A/75mV)

Käytetään suurilla virroilla. Shuntti asennetaan virtajohtoon, ja mittarilta vedetään vain ohuet johdot shuntin pieniin ruuveihin.

📝 Kytkentäohjeet ja kaaviot

Volttimittari (Jännite):
[ Akku (+) ] ----> [ Mittari (+) ]
[ Akku (-) ] ----> [ Mittari (-) ]
(Kytketään rinnan kuorman kanssa)

Ampeerimittari (Virta):
[ Virtalähde (+) ] ----> [ Mittari (+) ] -> [ Mittari (-) ] ----> [ Laite/Kuorma (+) ]
(Kytketään sarjaan, eli katkaistaan virtajohto ja laitetaan mittari väliin)

💡 Vinkit asennukseen

  • Napaisuus: Jos viisari lyö "nollan alle", vaihda mittarin takana olevien johtojen paikkaa keskenään.
  • Johdotus: Käytä ampeerimittarin päävirralle riittävän paksua johtoa. Ohuet mittausjohdot käyvät vain ulkoisen shuntin ja mittarin välille.
  • Sijoittelu: Analoginen mittari on herkkä magneettikentille. Älä asenna aivan kiinni suuriin muuntajiin tai kaiuttimiin.
  • Vakaus: Jos mittari asennetaan tärisevään laitteeseen (kuten polttomoottorigeneraattoriin), varmista tukeva kiinnitys, jotta viisari ei värise liikaa.

Muista: Oikein asennettu analoginen mittari on lähes ikuinen ja toimii silloinkin, kun digitaaliset laitteet pimenevät!
