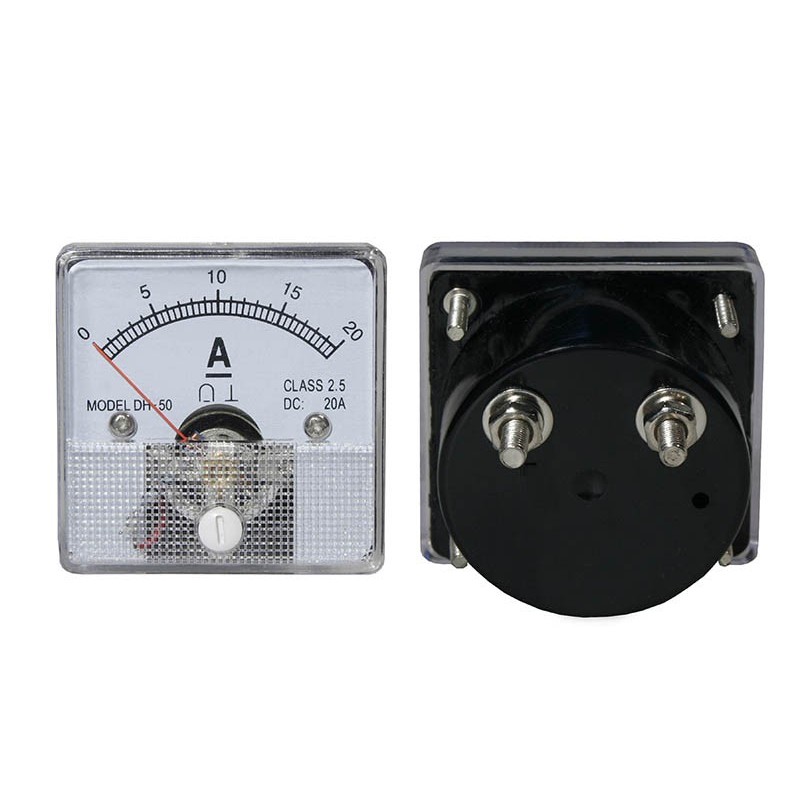

Analoginen ampeerimittari 20A DC | Neliömalli | Sisäänrakennettu sivuvastus
  • Analoginen ampeerimittari 20A DC | Neliömalli | Sisäänrakennettu sivuvastus
  • Analoginen ampeerimittari 20A DC | Neliömalli | Sisäänrakennettu sivuvastus

Ampeerimittari 20A

2153#

Tämä korkealaatuinen neliönmuotoinen ampeerimittari on suunniteltu tasavirran (DC) tarkkaan ja jatkuvaan mittaamiseen välillä 0–20 ampeeria.

Laitteessa on kätevä sisäänrakennettu sivuvastus (shuntti), joten asennus onnistuu nopeasti ja siististi ilman ulkoisia komponentteja. Tämä tekee kytkennästä suoraviivaisen ja tilaa säästävän erilaisissa paneeliasennuksissa.

Mittarin selkeä asteikko ja luotettava CLASS 2,5 -tarkkuusluokka takaavat, että voit seurata virran vaihteluita vaivatta yhdellä silmäyksellä. Se soveltuu erinomaisesti sähkötauluihin, akkulatureihin, aurinkosähköjärjestelmiin ja harrasteprojekteihin.

Tuotetta ei ole tällä hetkellä varastossamme, vaan se toimitetaan tilaustuotteena. Löydät arvioidun lähetyspäivän suoraan hinnan alta.

9,90 €
sis. alv
Määrä
Arvioitu lähetyspäivä 24.6.
648 tuotetta varastossa

Kysy tuotteesta WhatsAppissa
Kuvaus

Tämä analoginen paneelimittari on kestävä ja huoltovapaa ratkaisu tasavirtapiirien valvontaan. Neliönmuotoinen runko on helppo upottaa standardeihin asennuslevyihin, ja sen perinteinen viisarinäyttö toimii luotettavasti ilman erillistä virtalähdettä. Sisäänrakennettu tekniikka on sovitettu tarkasti 20 ampeerin alueelle, mikä varmistaa mittauksen täsmällisyyden ja laitteen pitkän käyttöiän vaativissakin sovelluksissa.

Tuotteen edut

✅ Sisäänrakennettu sivuvastus nopeuttaa ja helpottaa asennusta

✅ Selkeä ja nopealukuinen analoginen viisarinäyttö

✅ Tarkka CLASS 2,5 -mittausluokka sähköjärjestelmien valvontaan

✅ Jämäkkä neliömuotoilu sopii standardeihin paneeliaukkoihin

✅ Toimii varmasti ja huoltovapaasti tasavirtajärjestelmissä (DC)

Tekniset tiedot

⚙️ Mittausalue: 0–20 A

⚙️ Virtatyyppi: DC (Tasavirta)

⚙️ Tarkkuusluokka: CLASS 2,5

⚙️ Sivuvastus: Sisäänrakennettu

⚙️ Muoto: Neliömäinen paneelimittari

⚙️ Mitat: Tarkat asennuspiirustukset löytyvät tuotegalleriasta

Tuotetiedot
2153#
648 tuotetta varastossa

Tilausviitteet

EAN13
5900804004561
Pikaopas

🛠️ Tekniset tiedot: Analogiset mittarit

📐 Mitä tarkoittaa CLASS 2.5?

Tarkkuusluokka (Class) kertoo mittarin suurimman sallitun virheen prosentteina koko asteikosta. Class 2.5 tarkoittaa, että jos mittausalue on 100V, suurin poikkeama on ±2.5V. Tämä on teollisuusstandardi paneelimittareille ja takaa riittävän tarkkuuden valvontakäyttöön.

🔌 Ampeerimittari ja Shuntti (Sivuvastus)

Ampeerimittari tarvitsee shuntin, jotta suuri virta ei polta mittarin herkkää kelaa. Shuntti toimii "ohituskaistana" virralle.

Sisäänrakennettu shuntti

Yleensä mittareissa 30A asti. Mittari kytketään suoraan virtajohdon väliin (sarjaan). Helppo ja nopea asennus.

Ulkoinen shuntti (esim. 50A/75mV)

Käytetään suurilla virroilla. Shuntti asennetaan virtajohtoon, ja mittarilta vedetään vain ohuet johdot shuntin pieniin ruuveihin.

📝 Kytkentäohjeet ja kaaviot

Volttimittari (Jännite):
[ Akku (+) ] ----> [ Mittari (+) ]
[ Akku (-) ] ----> [ Mittari (-) ]
(Kytketään rinnan kuorman kanssa)

Ampeerimittari (Virta):
[ Virtalähde (+) ] ----> [ Mittari (+) ] -> [ Mittari (-) ] ----> [ Laite/Kuorma (+) ]
(Kytketään sarjaan, eli katkaistaan virtajohto ja laitetaan mittari väliin)

💡 Vinkit asennukseen

  • Napaisuus: Jos viisari lyö "nollan alle", vaihda mittarin takana olevien johtojen paikkaa keskenään.
  • Johdotus: Käytä ampeerimittarin päävirralle riittävän paksua johtoa. Ohuet mittausjohdot käyvät vain ulkoisen shuntin ja mittarin välille.
  • Sijoittelu: Analoginen mittari on herkkä magneettikentille. Älä asenna aivan kiinni suuriin muuntajiin tai kaiuttimiin.
  • Vakaus: Jos mittari asennetaan tärisevään laitteeseen (kuten polttomoottorigeneraattoriin), varmista tukeva kiinnitys, jotta viisari ei värise liikaa.

Muista: Oikein asennettu analoginen mittari on lähes ikuinen ja toimii silloinkin, kun digitaaliset laitteet pimenevät!
