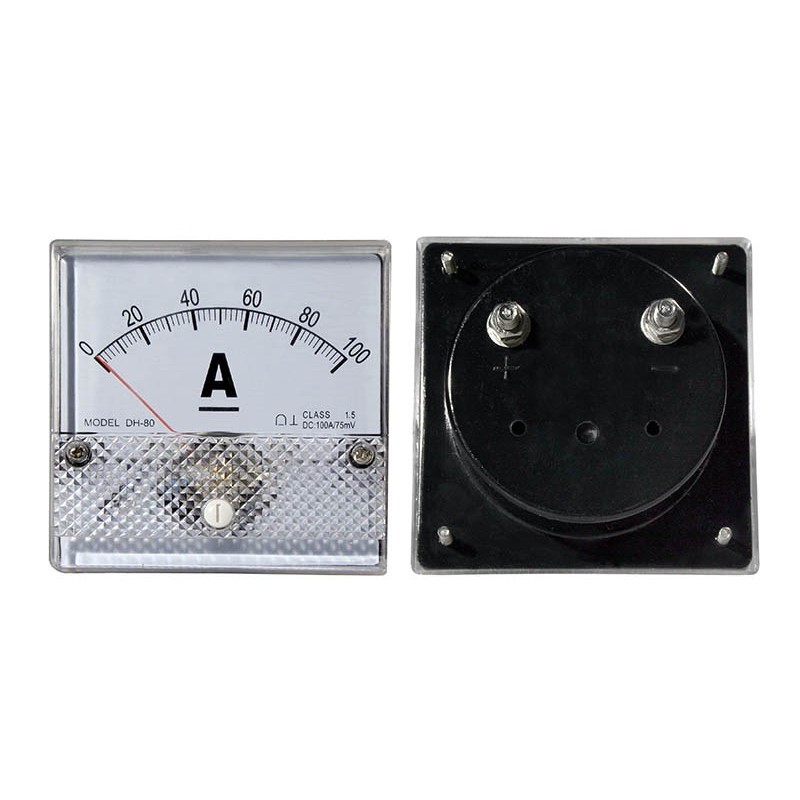

| Miksi tämä 100 ampeerin mittari vaatii erillisen mittaussivuvastuksen eli shuntin toimiakseen?
Tämä mittari on herkkä kiertokäämimittari, jonka mekaaninen koneisto ei kestä suoraa 100 ampeerin virtaa. Laite vaatii toimiakseen erillisen 100A 75mV -mittaussivuvastuksen (shuntti), jota ei toimiteta pakkauksen mukana. Suuri mitattava virta kulkee tämän ulkoisen vastuksen läpi, ja mittari mittaa sen ylitse syntyvää pientä 75 millivoltin jännite-eroa, mikä takaa turvallisen ja tarkan toiminnan.
Miten mittarin säädettävä nollapiste toimii ja milloin sitä tulisi käyttää?
Mittarin etupaneelissa on mekaaninen säätöruuvi nollapisteen asettamista varten. Jos viisari siirtyy ajan myötä, tärinän seurauksena tai asennusasennon vuoksi pois nollaviivalta silloin, kun piirissä ei kulje virtaa, voit palauttaa sen kohdalleen ruuvia varovasti kääntämällä. Tämä säädettävä nollapiste takaa mittauksen jatkuvan ja ammattimaisen tarkkuuden.
Mitä asioita tulee ottaa huomioon mittarin sähköisissä liitännöissä ja asennuksessa?
Virtajohdot on kuorittava ja kiristettävä erittäin huolellisesti laitteen takana oleviin ruuviliittimiin mukana tulevilla muttereilla. Löysät liitokset voivat aiheuttaa suuren vastuksen ja tulipalovaaran, minkä vuoksi suosittelemme tarkistamaan liitosten mahdollisen lämpenemisen kuormituksen alaisena. Mittari on suunniteltu asennettavaksi pystysuoraan asentoon, jotta painovoima ei vaikuta kelamekanismin tarkkuuteen.
Miten mittari kiinnitetään mekaanisesti kytkintauluun tai laitepaneeliin?
Laitteen vakaa ja tukeva kiinnitys on varmistettu monipuolisilla asennustarvikkeilla. Voit kiinnittää mittarin asennusaukkoonsa joko pakkauksen mukana toimitettavilla perinteisillä muttereilla tai käyttää vinottain asetettavia erillisiä kiinnitysruuveja. Tämä varmistaa, että mittari pysyy jämäkästi paikallaan tärisevissäkin laiteympäristöissä.
Mitä tarkoitetaan mittarin teknisissä tiedoissa mainitulla 1.5-tarkkuusluokalla?
Tarkkuusluokka 1.5 (Class 1.5) on korkea ammattitason standardi, joka tarkoittaa, että mittarin suurin sallittu perusvirhe on enintään 1,5 prosenttia koko mittausasteikon maksimiarvosta. Tässä 100 ampeerin mittarissa se takaa poikkeuksellisen täsmällisen ja luotettavan tuloksen suurten tasavirtajärjestelmien (DC), kuten teollisuuslaitteiden tai akustojen valvontaan.
|
